產品概述：

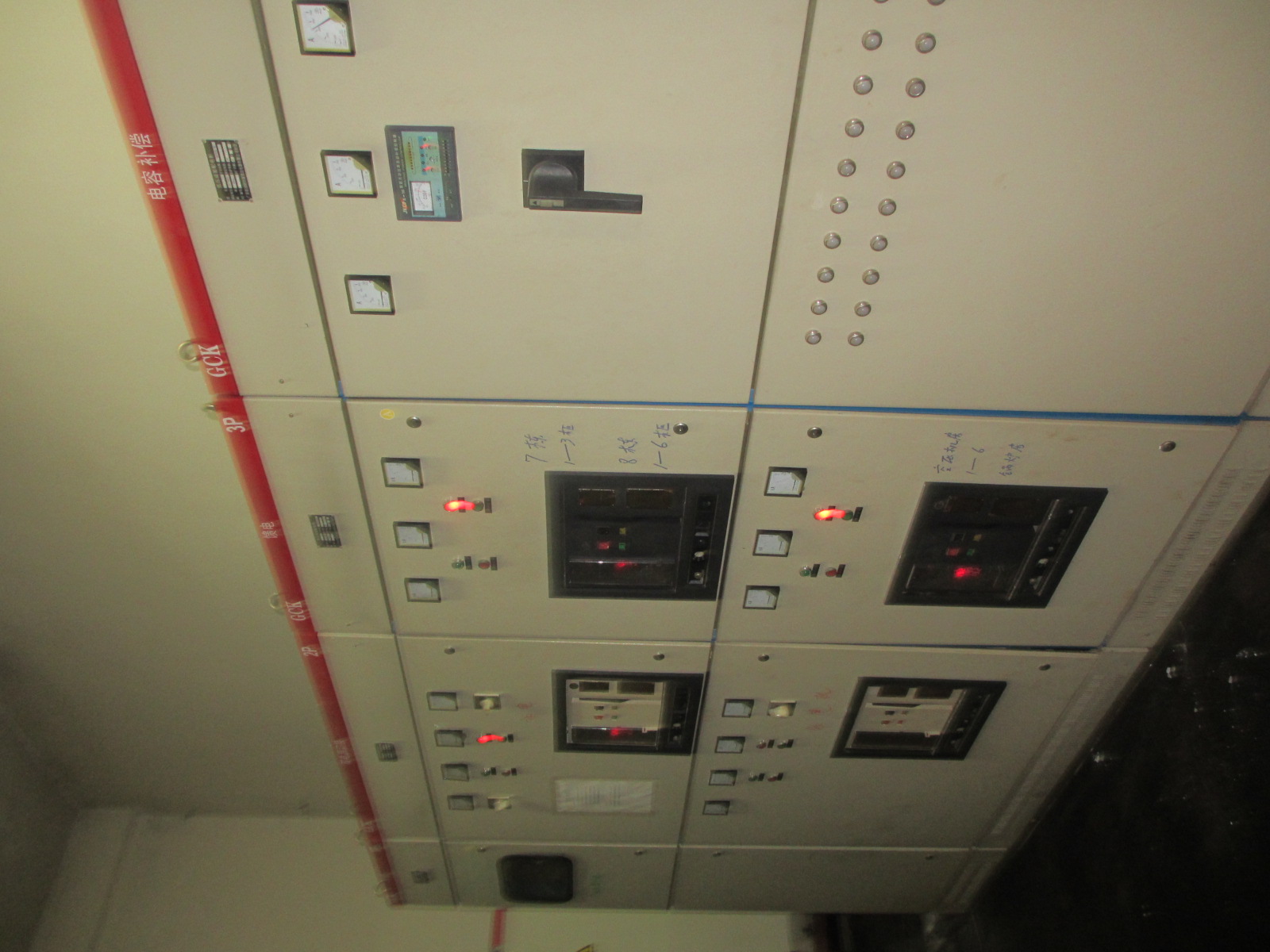

GCK型低壓成套開關設備（以下簡稱裝置）適用于交流50Hz，額定工作電壓為400V/660V，額定電流為4000A及以下的低壓電網內，用于發電、輸電、配電系統中作為動力照明、電能轉換、保護裝置等場所。
裝置通過全部型式實驗項目（TTA）和國家強制認證（CCC認證），符合GB7251.1和JB/T9661標準要求。
功能特點：
1、主要用于低壓電網內，作為動力照明、電能轉換、保護裝置等。
2、柜體分成功能單元小室、水平母線小室、電纜小室、各小室之間采用鍍鋅鋼板制成的隔離或擋板進行互相隔離，各小室的作用相互獨立。
3、該柜體主要有母線轉接柜、受電柜、聯絡柜、電容柜、大電流饋電柜、抽出式MCC柜。其中抽出單元以8E(即200mm)高度為基準，有三種尺寸標準：8E、16E、24E。三種抽屜單元可在柜體中作單一組裝，也可混合組裝。
4、裝置按TN-C接地系統、TN-S接地系統或TN-C-S接地系統設計，設計部門和用戶可方便的選用系統接地形式。
使用條件：
使用溫度-5℃~+40℃,并且24h內平均溫度不高于+35℃；
空氣潔凈，濕度在最高溫下+40℃時不超過50%，在最低溫下允許最高濕度，在20℃時，濕度為90%，并允許溫度變化時有少量凝露產生；
運輸和存儲時溫度為-25℃~+55℃，在24h內可達+70℃；
海拔不高于2000m；
主要性能參數：
|
項目
|
參數
|
|
額定工作電壓(V)
|
400/660
|
|
額定絕緣電壓(V)
|
690
|
|
額定電流(A)
|
630~1600
|
1000~2500
|
2500~4000
|
|
1000，1250
|
|
額定短時耐受電流(A)
|
30
|
50
|
80
|
|
30
|
50
|
50
|
|
額定峰值耐受電流(A)
|
60
|
105
|
176
|
|
63
|
105
|
105
|
|
外殼防護等級
|
IP40
|
